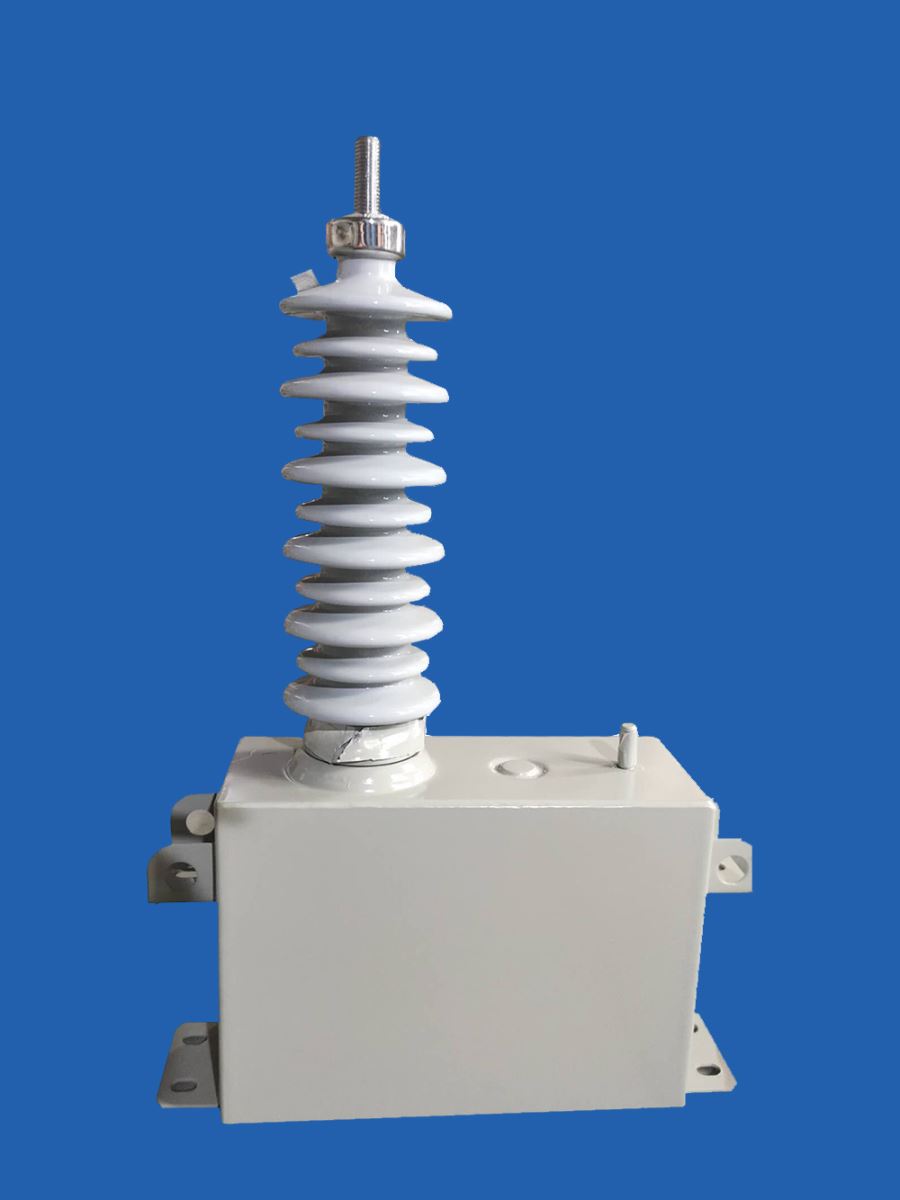

防護電容器
發布時間：2020-07-22 08:26:04來源：錫容電力電器點擊：5411
1、并聯電容器成套裝置的簡介
并聯電容器成套裝置主要用于6KV、10KV、35KV等工頻電力系統進行無功補償，提高功率因數，改善電壓質量，降低線路損耗，充分發揮發電、供電設備的效率。由于該產品采用框架結構，安排維護方便，可靠性高，運行費用少，電容器的成套布置靈活多樣，根據場地及保證絕緣的情況下，用戶可選擇布置方式。成套裝置由并聯高壓電容器、串聯電抗器、氧化鋅避雷器及記錄儀、放電線圈、隔離開關、接地刀閘、支柱絕緣子 、連接母排、安裝支架、圍欄等附件組成。
電容器裝置主要性能
1.2.1 技術參數和性能要求
a）絕緣水平。
裝置的一次電路的各相之間及相與地之間、二次電路與地之間應能承受表3規定的耐受電壓。工頻耐受電壓施加的時間為1min（當需海拔修正時，在技術規范專用部分列出）。
表3 絕 緣 水 平 （kV）
|
裝置額定電壓 |
一次電路 |
二次電路工頻耐受電壓（方均根值） |
|
|
工頻耐受電壓 （方均根值） |
沖擊耐受電壓 （峰值） |
||
|
10 |
42 |
75 |
3 |
b）過負荷能力
（1）穩態過電流：裝置應能在方均根值不超過1.1×1.30IN的電流下連續運行。
（2）穩態過電壓：電容器組的連續運行電壓為1.05UCN，且能在表4所規定的穩態過電壓下運行相應的時間。
表4 穩態過電壓
|
工頻過電壓 |
最大持續時間 |
說 明 |
|
1.10UCN |
長期 |
指長期工作電壓的最高值不超過1.1倍，而且24h中不超過8h |
|
1.15UCN |
每24h中30min |
系統電壓的調整和波動 |
|
1.20UCN |
5min |
輕荷載時電壓升高 |
|
1.30UCN |
1min |
c）操作過電壓耐受
應耐受合閘時可能產生的第一個峰值為2倍施加電壓（方均根值），持續時間不大于1/2周期的操作過電壓。
d）溫升
對于構架式電容器成套裝置，其母線及主電路中各連接處的溫升應不超過50K，各電器設備的溫升應不超過各自的規定。
e）耐受短路電流能力
主回路中的電器設備、連接線及機械結構應能耐受短路電流和電容器極間短路放電電流的作用，而不產生熱的和機械的損傷及明顯的變形。
裝置的額定短路耐受電流滿足接入系統處最大短路電流值。
f）涌流
裝置應能將投入電容器組時產生的涌流限值在電容組額定電流的20倍以下。
g）最小電氣間隙
戶外裝置的帶電體間、帶電體與接地體間的最小電氣間隙可按表5推薦的數值選用，并應滿足絕緣試驗要求。
表5 戶外裝置的最小電氣間隙 （mm）
|
相關位置 |
電力系統標稱電壓 |
|
10kV |
|
|
帶電部分與接地部分之間 網狀遮欄向上延伸線距地2.5m處與遮欄上方帶電部分之間 |
200 |
|
不同相的帶電部分之間 斷路器和隔離開關的斷口兩側引線帶電部分之間 |
200 |
|
設備運輸時，其外廓至無遮欄帶電部分之間 交叉的不同時停電檢修的無遮欄帶電部分之間 柵狀遮欄至絕緣體和帶電部分之間 |
950 |
|
網狀遮欄至帶電部分之間 |
300 |
|
無遮欄裸導體至地面之間 無遮欄裸導體至建筑物、構筑物頂部之間 |
2700 |
|
平行的不同時停電檢修的無遮欄帶電部分之間 帶電部分與建筑物、構筑物的邊沿部分之間 |
2200 |
1.2.2 布置和安裝
a）裝置包括設備：電容器，串聯電抗器，放電線圈，避雷器，隔離開關和接地開關，支柱絕緣子等。
b）避雷器置于電容器組首端與地之間。
c）構架式裝置的結構件應具備通用性與互換性。裝置布置合理緊湊和進線方向正確，運行維護方便,裝置布置有利于更換損壞產品。
d）放在絕緣平臺上的放電線圈應采用無二次繞組的產品。
e）電容器至電容器組橫聯線之間必須采用軟連接，不得將電容器的套管直接做支撐使用。
f）電器和導體選擇：電器和導體選擇應符合GB 50227的有關規定要求。
g）裝置的布置和安裝應符合GB 50227的有關規定要求。構架式裝置的電容器按層布置，構架應有足夠強度和防腐措施。
h）采用干式空心電抗器時，其周圍金屬構件（含接地線）不得構成環路。
i）其他性能滿足：GB 50227、GB/T 11024、DL/T 604、DL/T 628標準要求。
